一、材料简介

WEP结构注缝胶是以高性能环氧树脂和改性胺类固化剂为主要成分的双组分结构修复材料，主要用于结构裂缝的注缝修复，性能指标满足GB50728-2011《工程结构加固材料安全性鉴定技术规范》的要求。



二、性能特点

1. 高强度、强粘结力、良好的韧性、极佳的渗透力。

2. 耐老化、耐腐蚀性能优异。

3. 粘度低、可灌性好、可操作时间长。



三、主要用途

1. 混凝土结构裂缝的注缝修复。

2. 粘钢、包钢、粘布空鼓部位的补灌。

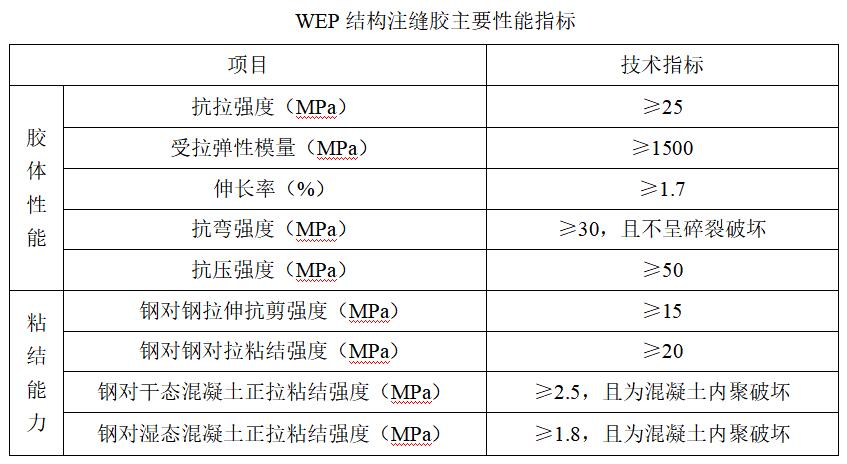

四、主要性能指标





五、使用要点

1. 基面处理：将裂缝两侧混凝土表面清理，保证涂胶前干燥、洁净。

2. 密封：沿裂缝走向埋设注胶嘴，间距300～500mm，注胶嘴基座之间裂缝用密封胶封闭。

3. 配胶：首先将A、B两组分按重量比3：1分别称量，然后倒入容器中用搅拌器匀速搅拌3分钟左右，直到呈色一致。一次配胶不宜过多，随配随用。

4. 压力注胶：用定压注射器或机控压力机将配制好的胶液注入缝内。压力0.2～0.3MPa。竖向裂缝宜从下往上注胶，水平裂缝宜从一端往另一端注胶。

5. 拆注胶嘴：胶液初凝后可拆除注胶嘴并将嘴口部位用密封胶封闭。

6. 固化：5℃～35℃环境下72小时可受力使用。若环境温度低于5℃，可采取升温措施或延长养护时间。



六、配比用量

1. 配比：A：B(重量比)=3：1

2. 用量：灌注1m³空间需1.15吨（未计损耗）



七、包装贮存

1. 包装：20kg/大组、6kg/小组。

2. 本品应在5℃～40℃干燥库房内储存，储存期12个月。

3. 本品安全无毒、非易燃易爆，可使用一般交通工具运输。
