仪征热电有限公司3×200MW级（E级）燃气-蒸汽联合循环热电联产机组 冷却塔为自然通风冷却塔，高度为70.00m，设计淋水面积约为2000m2，塔筒底部内半径为25.862m，喉部高度为55.00m，喉部内半径14.432m，顶部内半径为16.176m。壳体最大厚度0.5m，最小厚度0.14m。

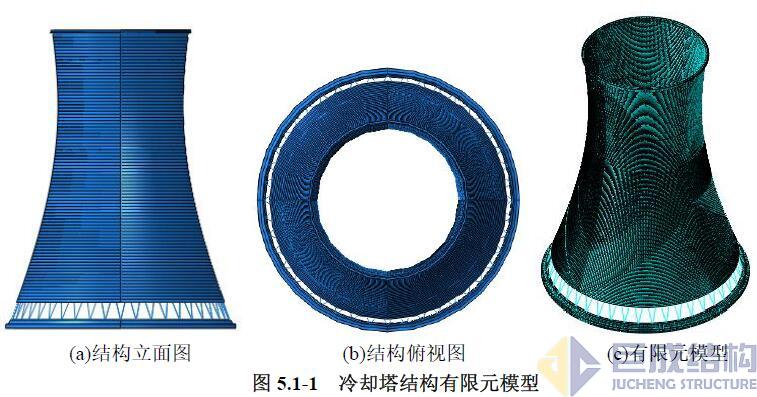

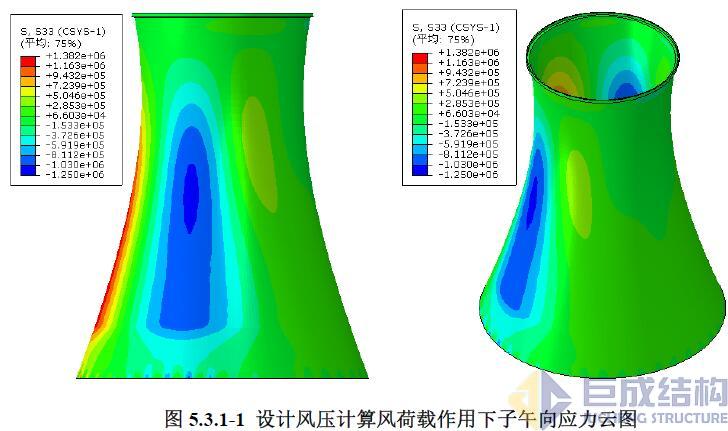

      本次分析采用大型通用有限元软件ABAQUS对冷却塔进行计算分析。由于塔筒出现的局部损伤(渗漏点、混凝土损伤等)及对混凝土强度的影响程度不一，整体建模时模拟处理该类损伤问题较难实现，故本次整体建模分析时对结构进行了以下简化处理：（1）按冷却塔原结构竣工图进行整体建模，未考虑局部区域的筒壁混凝土损伤；（2）筒壁混凝土强度取C30；建立有限元模型时将冷却塔塔筒、人字柱及环形基础均离散为实体单元，环基底面固定。整体坐标采用笛卡尔坐标系，z轴铅直向上，根据结构型式，统计计算结果时采用圆柱坐标系，x轴为径向，y轴沿环向，z轴铅直向上，环向0度为正迎风处，逆时针旋转为正，局部坐标原点与整体系原点重合，冷却塔模型及网格见图5.1-1。
