产品简介

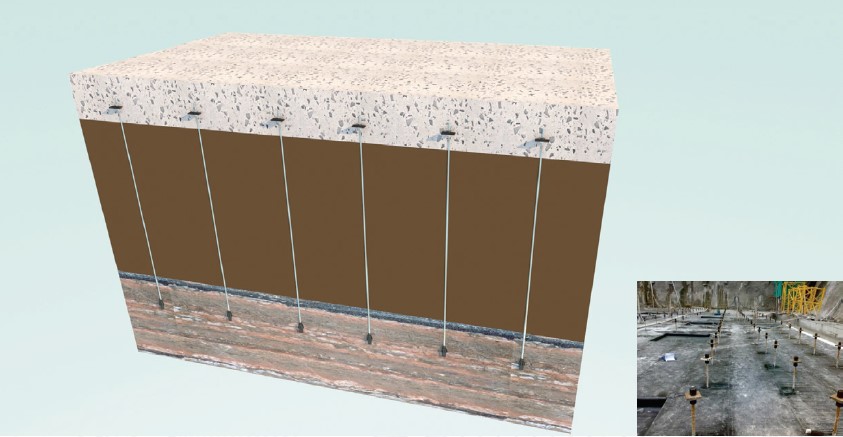

主要在地下室等建筑结构抗浮工程中应用，适用于浅岩基础，锚固力大，可与主体结构并行施工，经济效益良好。



一、产品系列

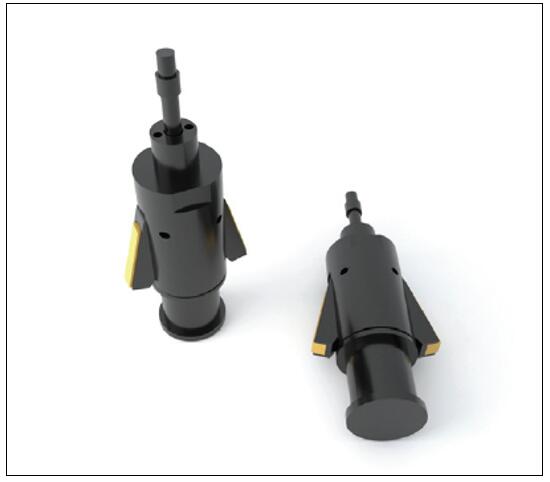

1、扩孔钻头

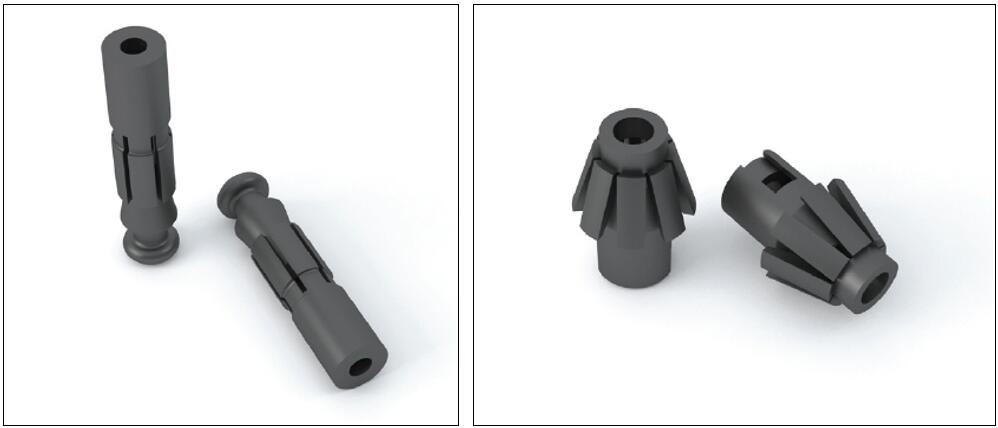

2、自锁锚头





二、产品特点

1、底部扩张，机械锚固于岩石中，安全可靠；

2、养护周期短，7天即可进行抗拔试验 ；

3、可以先施工地下室再施工锚杆，可实现零工期 ；

4、入岩深度浅，经济性优异 。



三、典型应用

已广泛应用：

湖北：武汉、鄂州、荆州、襄阳、黄石、十堰

湖南：长沙、株洲

江西：鹰潭、上饶

福建：厦门、泉州、石狮、漳州

云南：红河、大理、昆明（经开区）、普洱

贵州：贵阳

广东：广州



贵阳保利大厦地下室抗浮锚杆工程：采用直径32mm精轧螺纹钢筋自锁锚杆进行抗浮处理。锚杆长7米，锚头入岩3米，单根抗浮锚杆抗拔承载力特征值320kN。







四、施工工艺

钻直孔→扩孔→清孔→锚杆组装→锚杆安装→注浆→养护



 1 钻直孔：钻孔定位，采用地质钻机或潜孔钻机钻直孔至设计深度。

 2 扩孔：采用地质钻机连接抗浮锚杆配套扩孔钻头，在直孔底部根据设计要求进行扩孔。

 3 清孔：用高压注浆机通过注浆管注水至孔底，直至孔顶冒清水，清孔完毕。

 4 锚杆组装：将抗浮锚杆锚头与杆体连接。

 5 安装：将组装好的锚杆直接插至孔底，锚杆顶部锤击加压，使底部锚头沿扩孔壁张开。

 6 注浆：用高压注浆机通过注浆管注浆至孔底，直至孔顶冒浆液，注浆完毕。

 7 养护。

五、检验

1、施工前检验：  锚杆极限抗拔试验（破坏性试验）

（1）地层条件、杆体材料、锚杆参数和施工工艺必须与工程锚杆相同，且试验数量不少于3根。



（2）锚杆极限抗拔试验可采用连续加载或分级加载制度进行，如图5-1所示：

          a）连续加载：应以均匀速率加载至锚固破坏，总加载时间为2-3min；

          b）分级加载：以预计极限荷载的10%为一级，逐级加载，每级持荷1~2min，至锚固破坏。

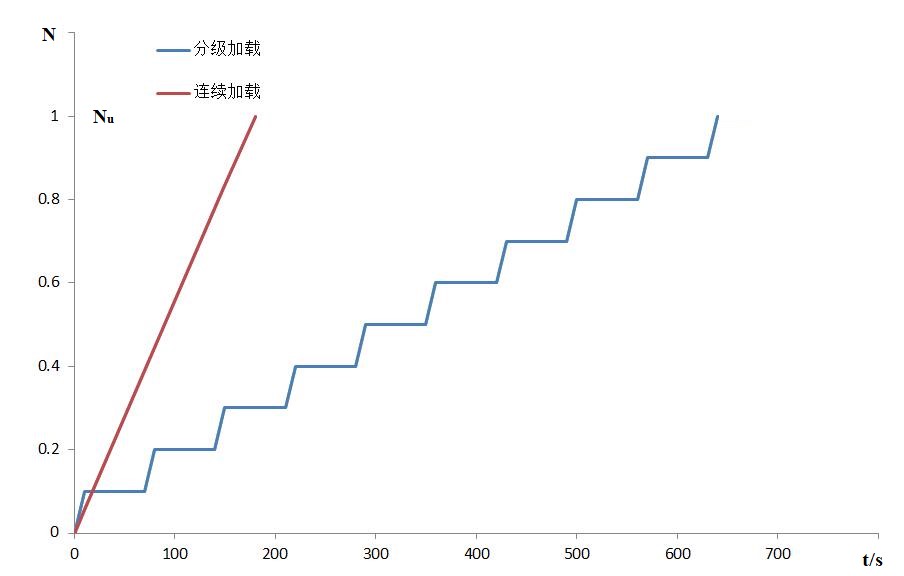

        ;          图5-1抗浮锚杆极限抗拔试验加载方式（横轴为时间t，纵轴为抗拔力N）



2、施工过程中检验：  测量其安装行程，以检验锚杆是否安装到位。



3、施工后检验： 非破坏性锚杆拉拔试验

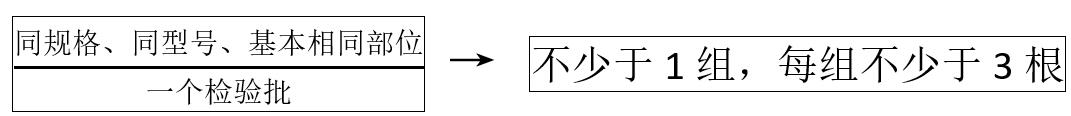

（1）

（2）抗浮锚杆的验收应分级加载，初始荷载宜取锚杆轴向拉力设计值的0.10倍，分级加荷值宜取锚杆轴向拉力特征值Ntk的0.50、0.75、1.00、1.2、1.35、1.50倍。



（3）每级荷载应稳定2min，并记录位移增量，如在持荷时间内锚头位移增量不超过10min，可判为合格。当出现不合格锚杆时，应增加锚杆的抽检量，增加的抽检量应为不合格锚杆的3倍。
