一、适用范围：

 ;       新、老水工结构渡槽、建（构）筑物止水构造失效，无法将镶嵌在结构内部的止水拆除后更换，在结构表面（迎水面或背水面）重新做面贴止水构造；



二、设计依据

  《建筑结构荷载规范》(GB5009-2012)

  《建筑结构可靠度设计统一标准》（GBJ50068-2001)

  《混凝土结构设计规范》（GB50010-2010）

  《混凝土结构加固设计规范》（GB 50367-2013）

  《混凝土结构后锚固技术规程》（JGJ 145-2013）

  《水工建筑物止水带技术规范》（DL/T5215-2005）

  《高分子防水材料 第2部分：止水带》（GB 18173.2-2014）

  《工程结构加固材料安全性鉴定技术规范》（GB50728-2011）

三、应用范例

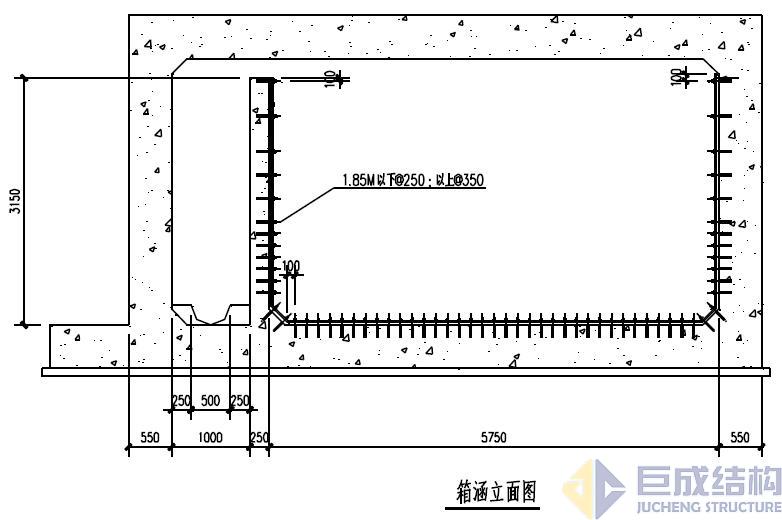

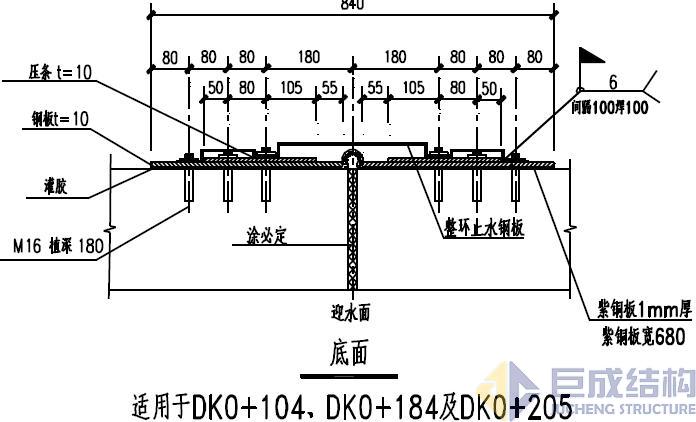

    1、箱涵面贴止水带范例：

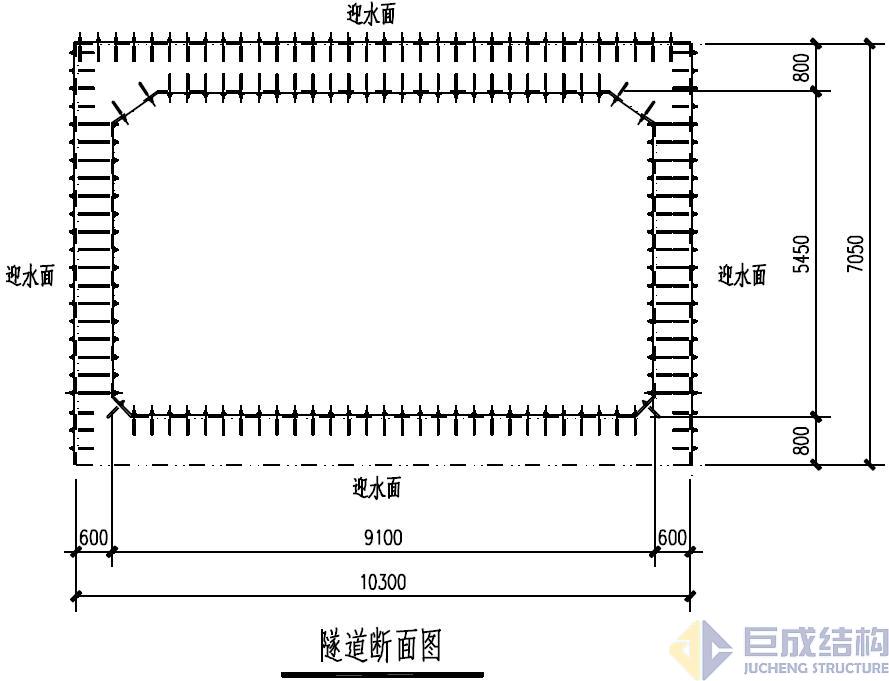

2、隧道面贴止水带范例：





3、渡槽面贴止水带范例：







四、施工工序：

 1、箱涵、隧道面贴止水带施工工艺：

  1）将伸缩缝100mm深度内聚硫密封膏及聚苯乙烯硬质泡沫板全部清理干净，并对不规律沉降缝进行凿除或修补，保证伸缩缝达到宽20mm*深100mm尺寸要求；

  2）沿伸缩缝两边25mm采用角磨机打磨平整，然后采用环氧砂浆修平，在修复平整后基面上，涂刷一层界面剂，包括20mm宽聚氨酯胶泥表面涂刷；

  3）界面剂晾干后，往伸缩缝内填充50mm深遇水膨胀止水条；外部50mm采用聚氨酯胶泥进行填塞，必须保证遇水膨胀止水条与内壁部分缝隙内填塞饱满；

  4）锚栓安装后对槽体清理干净，再涂刷一次界面剂。

  5）对钢压条及橡胶止水板进行定位放线，钻孔。

  6）安装橡胶止水板，边涂刷粘钢胶边将橡胶止水板压在基面上。

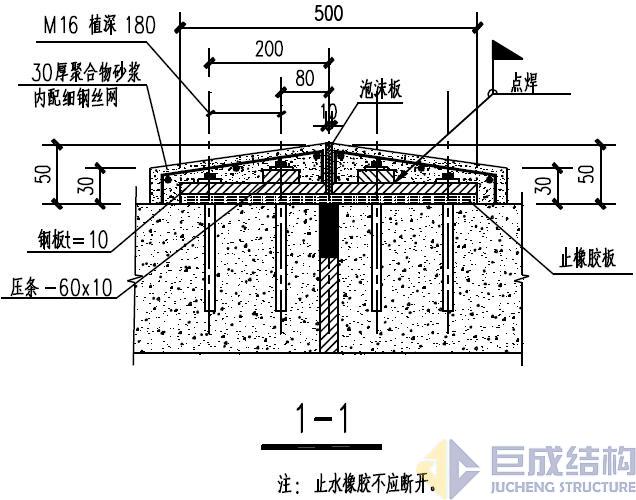

  7）密封处理，对于橡胶板与混凝土间隙处，挤出粘钢胶的要将其抹平，没有挤出粘钢胶的，涂刷粘钢胶，将橡胶止水板边封住。

  8）在已结构缝两边已安装完成的止水带及压片、螺栓外侧浇筑30厚聚合物砂浆（内配钢丝网）防护。

 2、渡槽内壁面贴止水带施工工艺：

 1、渡槽面贴止水带施工工艺：

  1）切槽.

  2）基面休整修整

  3）不锈钢螺栓安装.

  4）止水带安装。

  5）止水带压板制作及安装。

  6）向凹槽内填充聚合物砂浆并养护。

  7）结构缝两侧沿缝涂抹防护材料。

五、工程案例

  箱涵、倒虹吸止水做法一 下载

  箱涵、倒虹吸止水做法二 下载

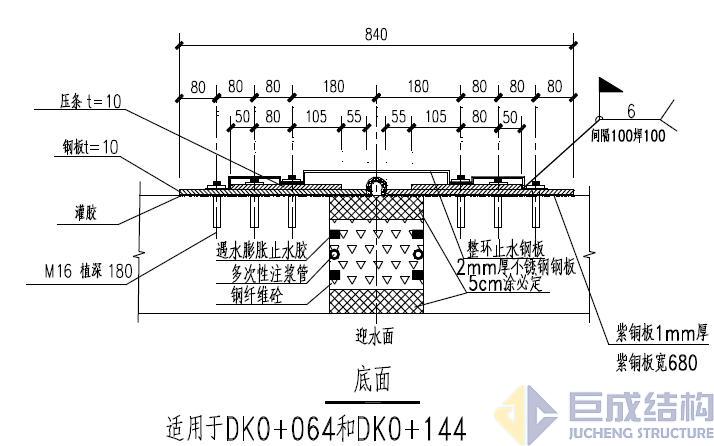

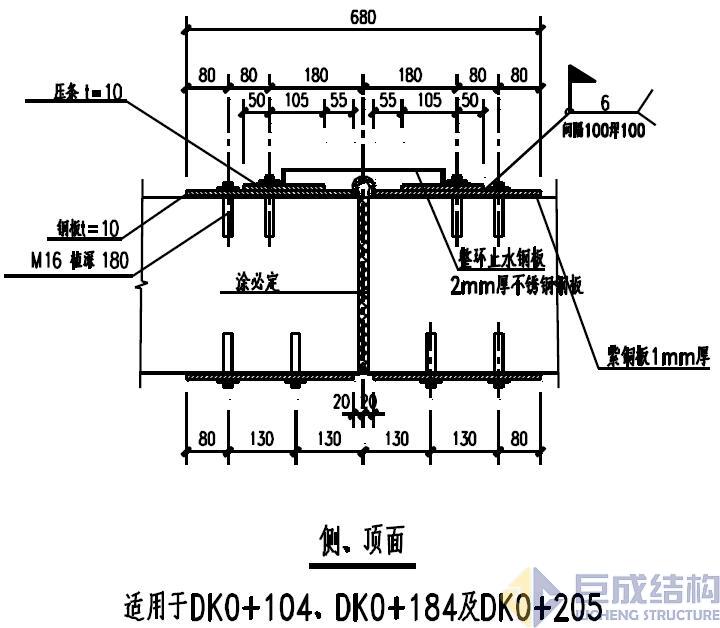

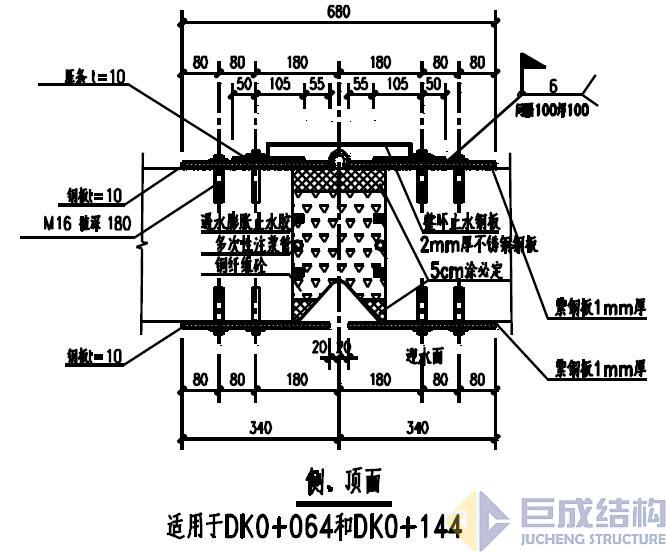

  箱涵面贴止水带01    下载

  箱涵面贴止水带02    下载

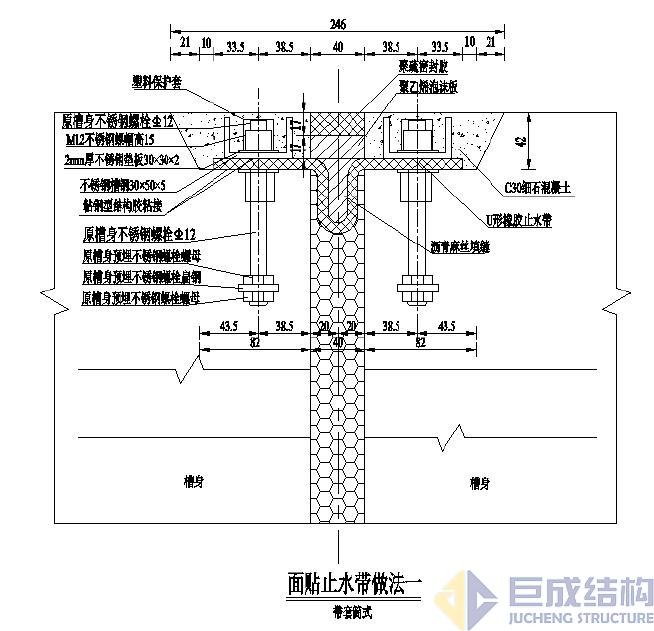

  渡槽止水带做法01    下载

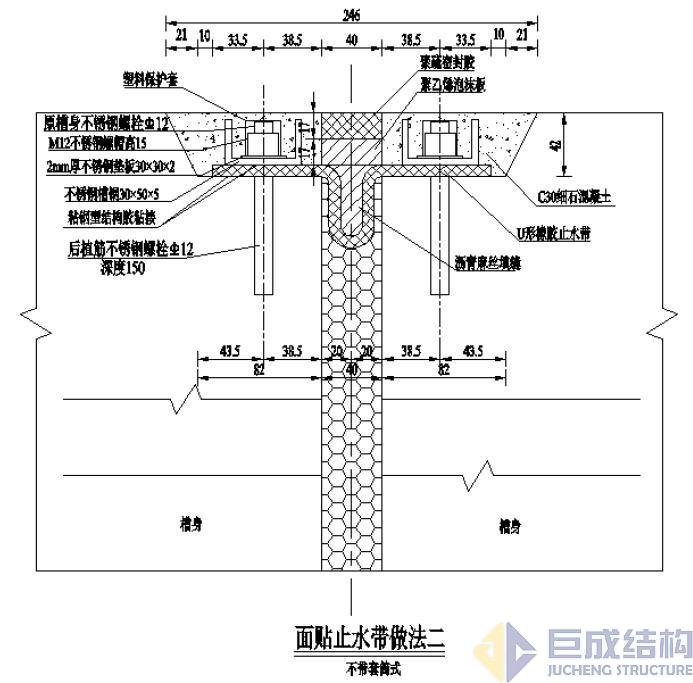

  渡槽止水带做法02    下载
