一、适用范围

1）粘结型钢加大截面加固法：适用于原结构梁截面不足，需要大幅度提高截面承载力，而由于条件限制无法采用混凝土加大梁截面的传统方法施工，通过粘结与锚结将型钢梁与原混凝土构件连接成整体，通过加大构件截面，大幅度提高其承载力和刚度；

2）粘结型钢改变传力途径加固法：适用于原结构楼面荷载大幅度提高或增加较大局部荷载，通过在板底粘型钢改变传力途径或减小跨度提高楼板承载力；

3）设计依据

《建筑结构荷载规范》(GB5009-2012)

《建筑结构可靠度设计统一标准》（GBJ50068-2001)

《混凝土结构设计规范》（GB50010-2010）

《混凝土结构加固设计规范》（GB 50367-2013）

《混凝土结构后锚固技术规程》（JGJ 145-2013）

《建筑结构加固工程施工质量验收规范》（GB50550-2010）

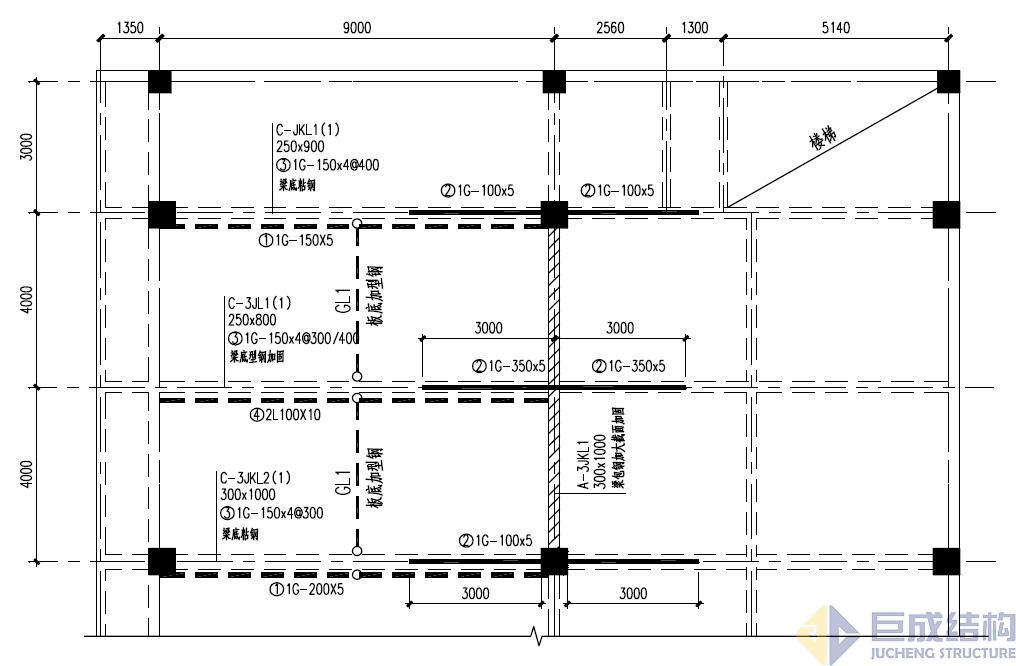

二、粘接型钢加固应用范例

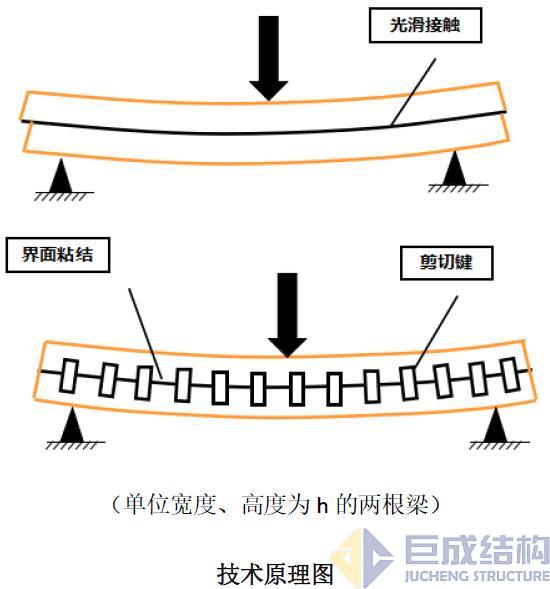

三、原理简介：

     思路起源为铁摩辛柯梁，通过界面粘结、剪切键或植筋实现加固型钢与与被加固结构连成整体联合工作，符合加固理论。



四、施工工艺

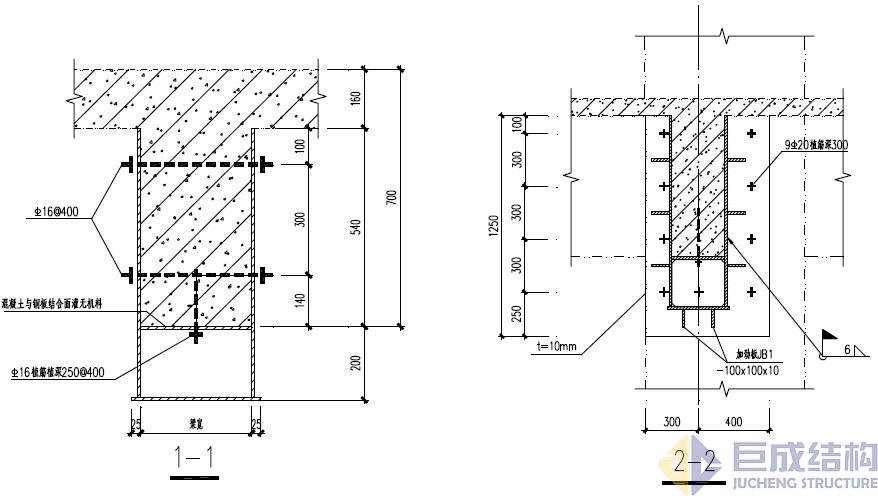

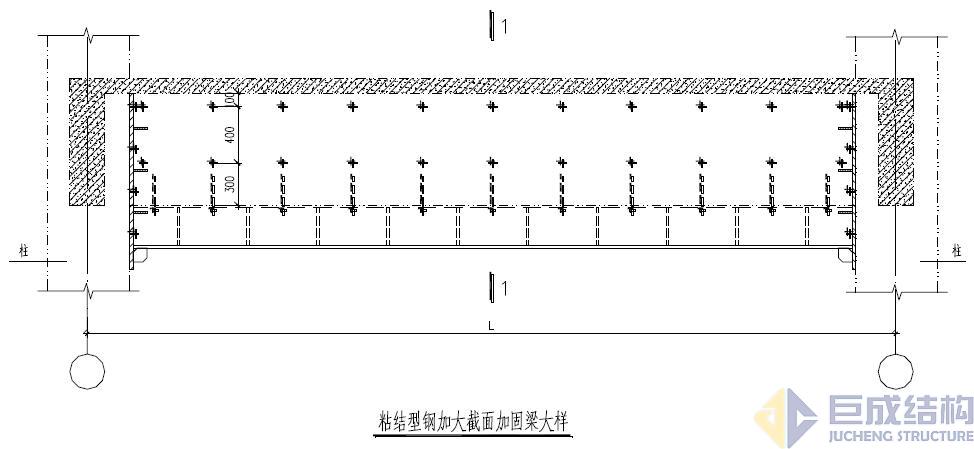

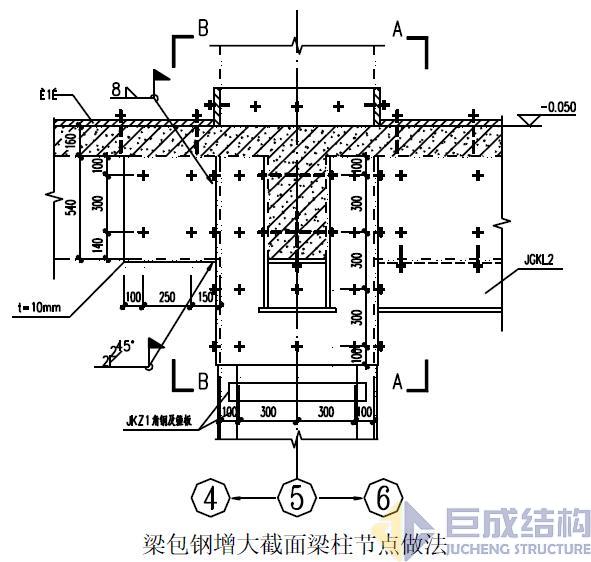

1、粘接型钢加大截面

   1）凿除原结构表面粉刷层，并将表面清理干净；

   2）在结构构件植筋位置处及钢板预钻孔；

   3）将处理好的钢板按图纸要求定位、焊接；

   4）植筋，灌注结构胶至饱满密实；

   5）钢构件表面外粘粗砂供粉刷使用，后期表面装修水泥砂浆厚度不小于30mm；

   6）所有粘钢构件应先焊接后灌胶。

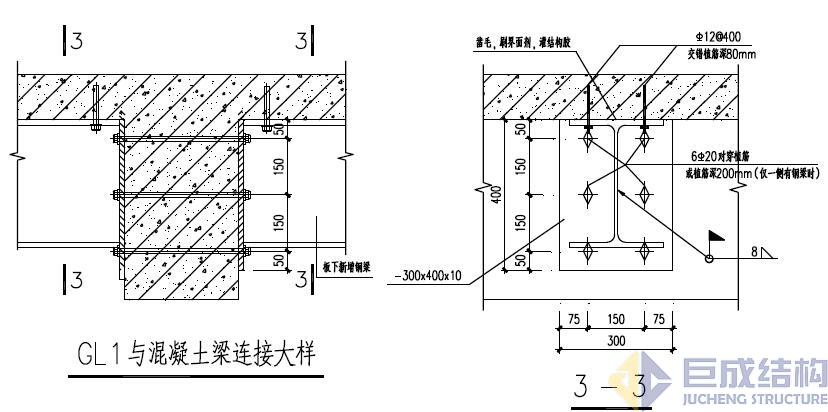

2、板底粘贴型钢加固

  1）凿除原结构表面粉刷层，并将表面清理干净；

  2）在结构构件植筋位置处及钢板预钻孔；

  3）将处理好的型钢按图纸要求定位、焊接；

  4）植筋，灌注结构胶至饱满密实；

  5）构件表面涂刷防腐、防锈处理。

五、工程案例

泸定公司施工图 点击下载
